SiC MOSFET的特性与优点

日期:2026-04-21 分类:产品知识 浏览:9999 来源:江苏佑芯微半导体有限公司

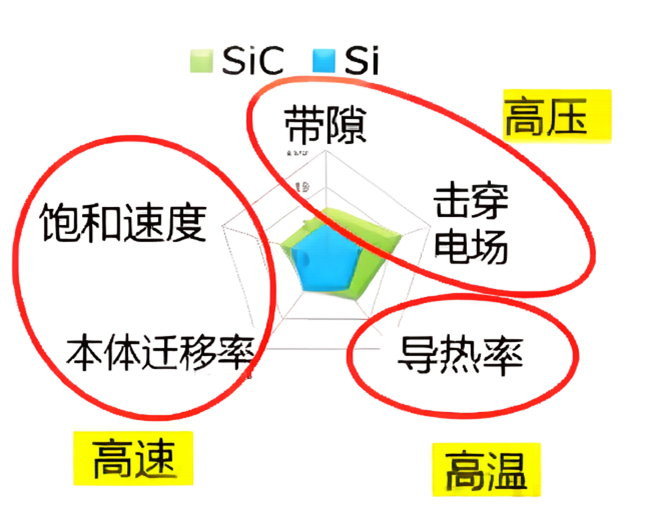

物理特性

SIC碳化硅

SI

GaN氮化镓

带隙(eV)

3.26

1.12

3.2

击穿电场(Mv/cm)

2

0.25

2

导热率(W/cm/K)

3.4

1.5

1.3

理想本体迁移率(cm"2/N/S)

950

1350

1000

电子饱和速度(cm/s)

2e7

1e7

2.2e7

1.高温工作能力SiC材料具有高度稳定的晶体结构,其能带宽度可达2.2eV至3.3eV,几乎是Si材料的两倍以上。因此,SiC器件能够承受更高的温度,一般而言,SiC器件的最大工作温度可达到600°C

2.高阻断电压与Si材料相比,SiC的击穿场强是Si的十倍多。这意味着SiC器件的阻断电压比Si器件高很多,适用于高压应用

3.低损耗SiC器件的导通损耗比Si器件小很多,且其导通损耗对温度的依存度很小。这使得在相似的功率等级下,SiC器件的效率更高

4.快速开关由于SiC的热导系数几乎是Si材料的2.5倍,饱和电子漂移率是Si的2倍,因此SiC器件能在更高的频率下工作,适用于高频开关应用

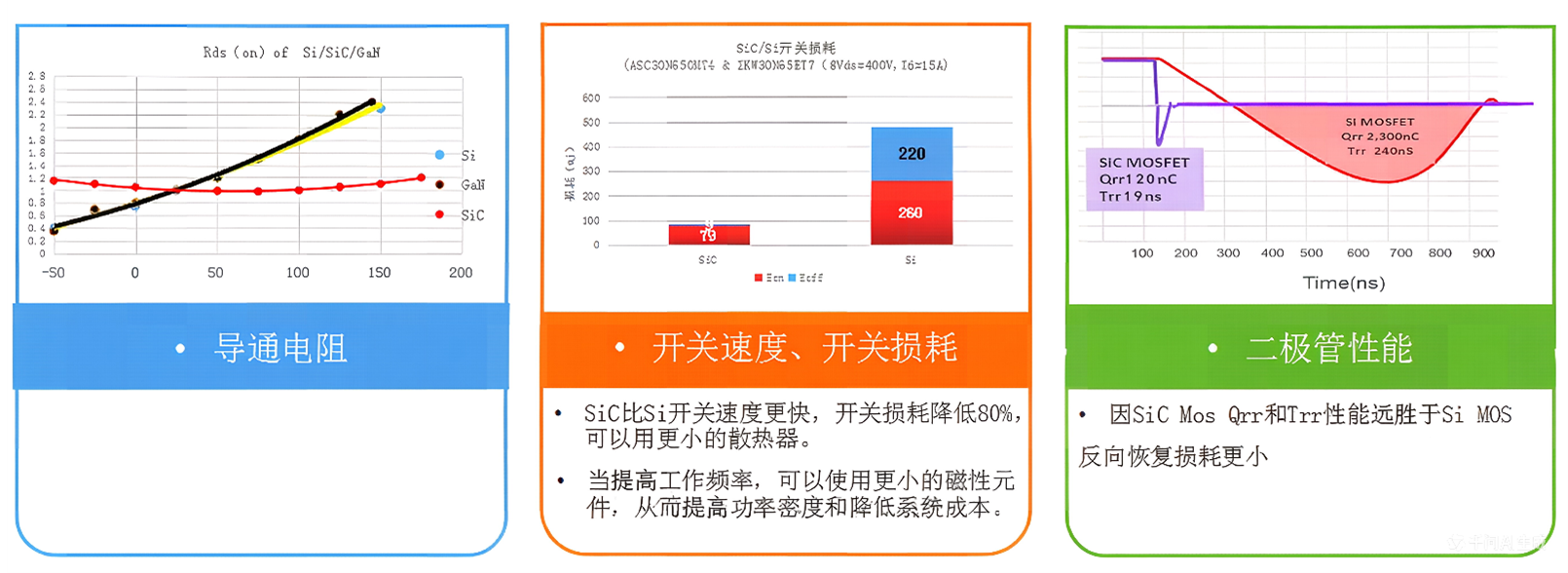

SIC 优点

SiC MOSFET耐压等级

SiC MOS管的耐压范围涵盖了多个等级,包括650V、1200V、1700V、2000V和3300V等,最高耐压超过6500V。这种高耐压能力使得碳化硅MOS管适用于各种高电压应用场景

碳化硅MOS管的高耐压能力主要得益于其材料特性。碳化硅具有较高的击穿电场和较大的电子迁移率,这使得碳化硅MOS管不仅能够承受更高的电压,还具有较大的电流密度
